Automotive Ethernet
Trong lĩnh vực kết nối mạng trên xe hơi, Ethernet ô tô đánh dấu một bước nhảy vọt về mặt tiến hóa, cung cấp giải pháp tốc độ cao, đáng tin cậy, có khả năng thích ứng để phục vụ nhu cầu sử dụng nhiều dữ liệu của các phương tiện hiện đại ngày nay. Ngành công nghiệp ô tô đã bắt đầu hành trình chuyển đổi cho phép tăng cường truyền thông, chẩn đoán, thông tin giải trí, v.v. bằng cách áp dụng công nghệ Ethernet, thường được kết hợp với mạng máy tính. Trong phần này EnterKnow sẽ giải thích về sự phát triển của Ethernet trong các ứng dụng ô tô, các ứng dụng và lợi thế của nó.
Sự phát triển của Ethernet trong các ứng dụng ô tô
Giai đoạn đầu: Trong lĩnh vực mạng máy tính, công nghệ Ethernet được giới thiệu vào những năm 1970. Việc đưa công nghệ này vào ngành công nghiệp ô tô bắt đầu bằng việc triển khai 100BASE-T1, cung cấp tốc độ dữ liệu 100 Mbps trên một cặp xoắn đơn (single twisted pair).
Sự xuất hiện của Ethernet ô tô: Sự ra đời của các tiêu chuẩn Ethernet ô tô như BroadR-Reach, cho phép truyền thông 100 Mbps qua cáp xoắn đơn không được che chắn (unshielded), được thúc đẩy bởi sự mở rộng nhanh chóng của các hệ thống trên xe và yêu cầu dữ liệu ngày càng tăng.
Nỗ lực chuẩn hóa: Việc thành lập Nhóm công tác 802.3 của IEEE nhằm mục đích thiết lập các thông số kỹ thuật chuẩn hóa cho Ethernet ô tô, bao gồm các giao thức như 1000BASE-T1 được thiết kế cho truyền thông 1 Gbps. Các giao thức chuẩn hóa này thúc đẩy khả năng tương tác và sự chấp nhận rộng rãi của công nghệ Ethernet ô tô.
Những phát triển gần đây: Những nỗ lực hiện tại hướng đến việc đạt được tốc độ nhiều gigabit, đạt tới 10 Gbps và nghiên cứu Mạng nhạy cảm với thời gian (Time-Sensitive Networking – TSN) cho các ứng dụng yêu cầu hiệu suất thời gian thực.

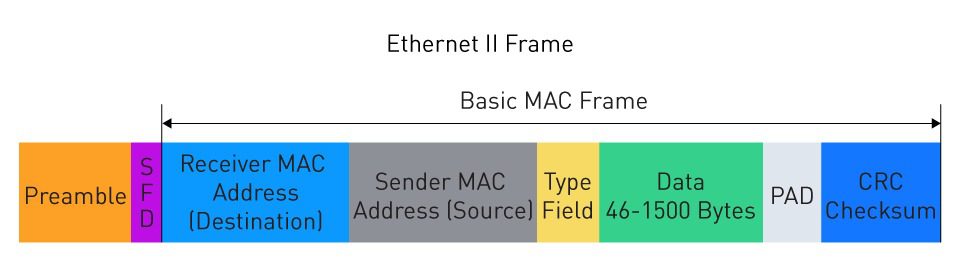

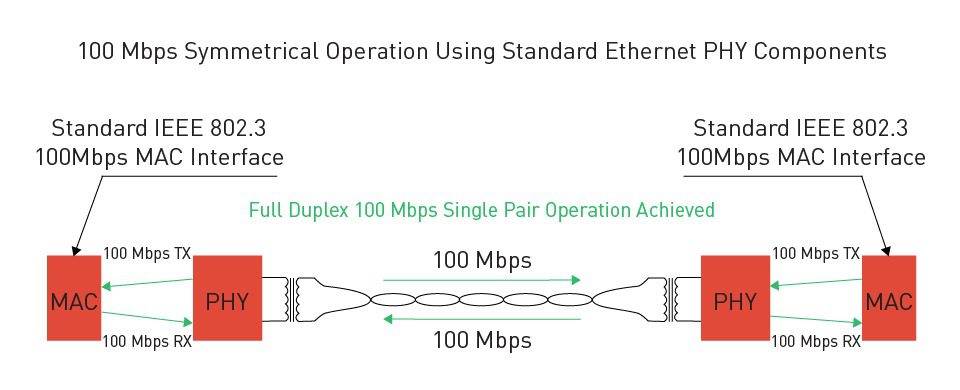

Tín hiệu vi sai một cặp hoặc nhiều cặp được gọi là bus Ethernet. Các phần tử MAC và PHY hiện diện trong Ethernet mặc dù bộ điều khiển và bộ thu phát có mặt trong trường hợp CAN và LIN. Một biến áp cách ly được sử dụng để cách ly tín hiệu khỏi PHY. Nó được thực hiện để giảm thêm phát xạ nhiễu chế độ chung khi sử dụng cáp không được che chắn, ngăn ngừa các vòng lặp dòng điện gây hư hỏng không mong muốn giữa các thiết bị.
Các trường hợp sử dụng và lợi thế của Ethernet ô tô
Trường hợp sử dụng:
- Hệ thống thông tin giải trí: Cho phép các ứng dụng băng thông cao như dẫn đường, đa phương tiện và phát trực tuyến video HD.
- Hệ thống hỗ trợ người lái tiên tiến (ADAS): Hỗ trợ xử lý dữ liệu thời gian thực cần thiết cho các đặc điểm như giữ làn đường và tránh va chạm.
- Chẩn đoán xe: Chức năng chẩn đoán nâng cao trên xe và từ xa được hỗ trợ bởi chẩn đoán xe.
- Tích hợp cảm biến và camera: Đóng vai trò quan trọng trong việc kết nối các camera và cảm biến khác nhau, rất quan trọng đối với việc lái xe tự động.
Ưu điểm:
- Băng thông cao: Để đáp ứng các ứng dụng dữ liệu chuyên sâu, nó cung cấp tốc độ từ 100Mbps đến 10Gbps.
- Tiết kiệm chi phí: Để giảm chi phí và trọng lượng, nó sử dụng cáp xoắn đôi không được che chắn.
- Khả năng mở rộng: Từ điều khiển thân xe tốc độ thấp đến truyền dữ liệu video và cảm biến tốc độ cao, nó thích ứng với nhiều nhu cầu của ô tô.
- Khả năng tương tác: Khả năng tương thích trên nhiều loại thiết bị và hệ thống được đảm bảo bằng tiêu chuẩn hóa.
- Độ bền và độ tin cậy: Để đảm bảo khả năng truyền thông linh hoạt, nó bao gồm các quy trình phát hiện và sửa lỗi.
- Hỗ trợ truyền thông thời gian thực: Các tiêu chuẩn như TSN cung cấp khả năng truyền dữ liệu xác định, khiến chúng phù hợp với các ứng dụng quan trọng đối với an toàn.
Ethernet ô tô đại diện cho sự thay đổi mang tính chuyển đổi trong cách thức giao tiếp của xe cộ, khai thác thế mạnh vốn có của Ethernet truyền thống và tùy chỉnh chúng để đáp ứng các yêu cầu riêng biệt của ô tô ngày nay. Hiệu quả về chi phí, khả năng thích ứng và băng thông cao khiến nó trở thành lựa chọn ưu tiên cho các thiết kế ô tô tiên tiến dành cho hệ thống thông tin giải trí và lái xe tự động.
Sự củng cố vai trò của Ethernet ô tô như một công nghệ nền tảng trong ngành công nghiệp ô tô là kết quả của sự phát triển liên tục của các tiêu chuẩn Ethernet và sự tích hợp liền mạch của nó với các giao thức mạng ô tô khác. Khả năng thích ứng của nó đảm bảo rằng nó sẽ vẫn là một phần quan trọng của kiến trúc ô tô trong tương lai gần. Khả năng thích ứng này phù hợp với các công nghệ mới nổi, thúc đẩy sự phát triển liên tục của các phương tiện thông minh, kết nối và tự động.
MOST (Media Oriented Systems Transport)
Công nghệ MOST (Media Oriented Systems Transport – Truyền tải hệ thống định hướng truyền thông) là mạng đa phương tiện chuyên dụng và tiêu chuẩn truyền tải được thiết kế tỉ mỉ để nâng cao hệ thống thông tin giải trí trên ô tô. Vì MOST cung cấp giao diện mạnh mẽ và chất lượng cao cho dữ liệu âm thanh, video và điều khiển, nên nó trở thành một thành phần không thể thiếu của bối cảnh ô tô hiện đại. Trong phần này, XecoV sẽ giới thiệu về MOST và khám phá các ứng dụng của nó trong hệ thống thông tin giải trí, nguyên tắc truyền thông và cấu trúc mạng.
Giới thiệu và Ứng dụng trong Hệ thống Thông tin Giải trí
Được xây dựng đặc biệt để quản lý nhu cầu thông tin giải trí và đa phương tiện trong xe, công nghệ MOST là mạng ghép kênh phân chia thời gian đồng bộ. Nó được tạo ra đặc biệt để truyền cả thông điệp điều khiển và dữ liệu qua một kênh vật lý duy nhất.
Ứng dụng trong hệ thống thông tin giải trí:
- Truyền phát âm thanh và video: MOST hỗ trợ truyền tín hiệu âm thanh và video tức thời, cho phép các tính năng tiên tiến như âm thanh vòm, Radio HD và phát lại DVD.
- Hệ thống dẫn đường: Tăng cường sự kết hợp giữa định vị GPS với các hoạt động đa phương tiện.
- Giao diện người dùng: Xử lý màn hình cảm ứng, màn hình hiển thị và các thành phần điều khiển bên trong xe. Tích hợp với thiết bị di động: Đối với các tính năng như phát nhạc trực tuyến và gọi điện thoại rảnh tay, nó cho phép giao tiếp liền mạch với điện thoại thông minh và các thiết bị khác.
- Tiêu chuẩn và thế hệ: MOST đã phát triển qua nhiều lần lặp lại, trải dài từ MOST25 và MOST50 đến MOST150, với tốc độ dữ liệu được cải thiện và các tính năng bổ sung ở mỗi thế hệ.
Cấu trúc mạng và truyền thông trong MOST

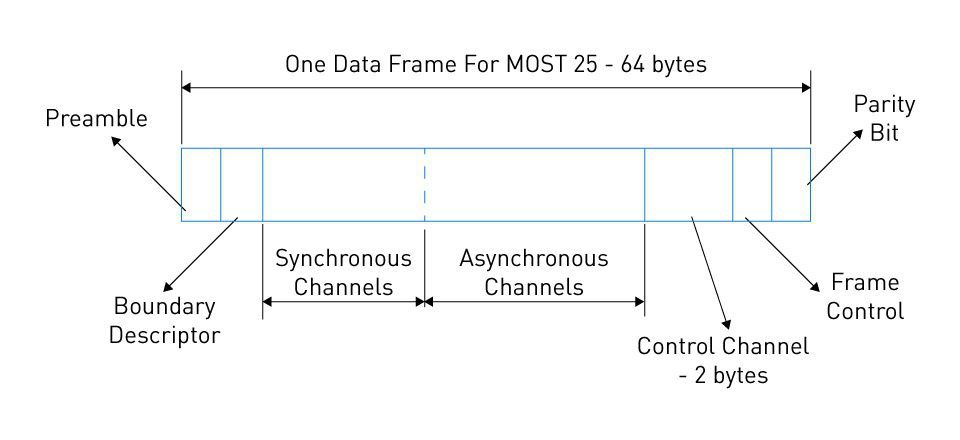

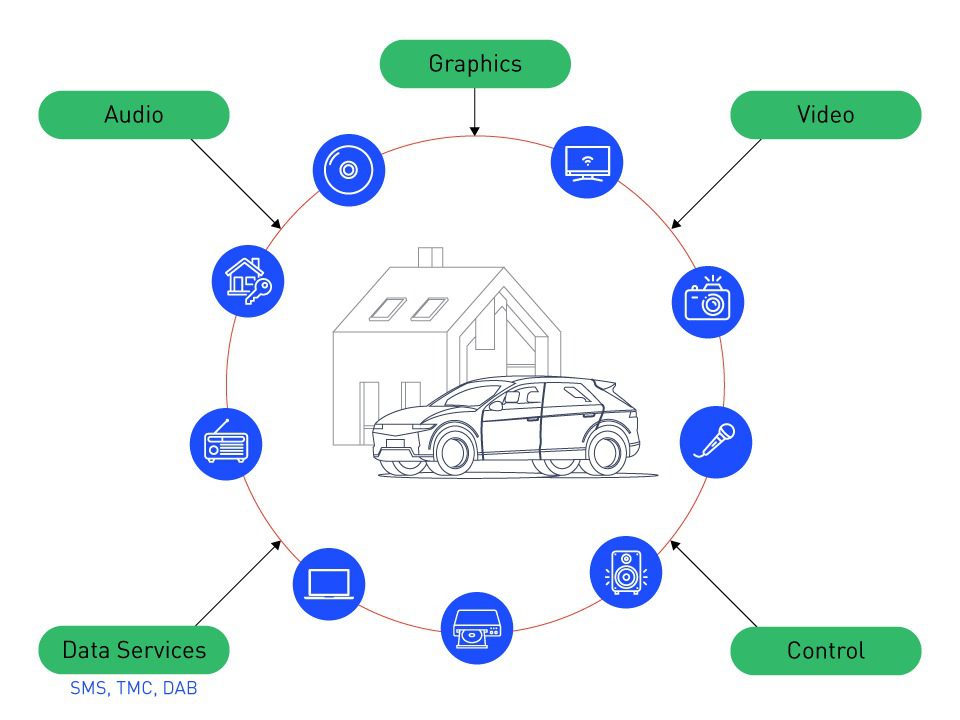

MOST sử dụng cấu trúc liên kết vòng, trong đó các nút được liên kết thành một vòng lặp. Tùy thuộc vào cấu hình, việc truyền dữ liệu qua vòng diễn ra theo một hoặc cả hai hướng.
- Các nút: Bao gồm bộ khuếch đại, màn hình hiển thị, bộ phận tản nhiệt và các thiết bị đa phương tiện khác.
- Các kênh: Đối với nhiều loại dữ liệu khác nhau, bao gồm các kênh điều khiển, không đồng bộ và đồng bộ, MOST định nghĩa các nền tảng riêng biệt.
Nguyên tắc truyền thông
- Ghép kênh phân chia theo thời gian (TDM): Thông tin được truyền tải trong các khung phân đoạn và mỗi phân đoạn được phân bổ cho một nút truyền cụ thể trong bus vòng. Với phương pháp này, các nút có thể sử dụng toàn bộ tốc độ của bus.
- Kiểm soát và đồng bộ hóa: Để duy trì đồng bộ hóa và phân bổ băng thông, một nút chính sẽ xử lý mạng.
- Vận chuyển dữ liệu: Nó tăng cường nhiều loại dữ liệu khác nhau như gói (không đồng bộ), phát trực tuyến (đồng bộ) và kiểm soát (đồng bộ).
- Lớp vật lý: MOST có thể hoạt động trên nhiều lớp vật lý, bao gồm cáp quang (MOST25), điện (MOST50) và đồng trục (MOST150), mỗi lớp đều có các tính năng và ứng dụng riêng.
- Khả năng chịu lỗi và độ tin cậy: Các đặc điểm như khả năng sửa lỗi và tính lặp lại đảm bảo hoạt động mạnh mẽ và lỗi của một nút không ảnh hưởng đến chức năng của các nút khác.
Đối với các hệ thống thông tin giải trí và đa phương tiện ô tô, công nghệ MOST cung cấp độ trung thực cao hơn và dễ dàng tích hợp các ứng dụng đa phương tiện trong xe. Đối với các nhà sản xuất ô tô hướng đến mục tiêu cung cấp các tính năng thông tin giải trí hiện đại, thiết kế độc đáo của công nghệ này chứng tỏ là giải pháp tiên tiến để quản lý dữ liệu âm thanh, video và điều khiển theo thời gian thực.
MOST cung cấp độ bền và khả năng thích ứng, hữu ích cho nhiều loại dữ liệu và phương tiện truyền dẫn vật lý do các nguyên tắc truyền thông và cấu trúc mạng của công nghệ này. Sự phát triển liên tục và tích hợp liền mạch với nhiều công nghệ mạng ô tô khác nhau đảm bảo tính linh hoạt và tính liên quan liên tục của công nghệ này, đáp ứng hiệu quả các yêu cầu ngày càng tăng của các hệ thống thông tin và giải trí ô tô hiện đại.
So Sánh Hệ Thống Bus
Giao tiếp phức tạp và đa diện giữa các hệ thống con khác nhau là cần thiết trong bối cảnh ô tô hiện đại. Những nhu cầu này được đáp ứng bởi nhiều hệ thống bus, mỗi hệ thống có các tính năng chuyên biệt. Phần này giải thích về so sánh toàn diện giữa các hệ thống bus được áp dụng rộng rãi như LIN, Ethernet, MOST, CAN và FlexRay với hướng lựa chọn hệ thống bus phù hợp cho các ứng dụng cụ thể.
Tóm tắt đặc điểm của CAN, LIN, FlexRay, Ethernet và MOST
CAN (Mạng khu vực điều khiển)
- Tốc độ dữ liệu: Lên đến 1Mbps.
- Topology: Một bus vi sai với điện trở kết thúc ở cả hai đầu.
- Ứng dụng: Hệ thống điều khiển thời gian thực và dữ liệu cảm biến quan trọng.
- Khả năng chịu lỗi: Khả năng phục hồi cao trước nhiễu và lỗi.
- Độ phức tạp: Độ phức tạp vừa phải về mặt phần cứng và giao thức.
LIN (Mạng kết nối cục bộ)
- Tốc độ dữ liệu: Lên đến 20kbps.
- Topology: Cấu hình Single master/multiple slaves, không có điện trở kết thúc.
- Ứng dụng: Các hệ thống không quan trọng như cửa sổ, gương, ghế, v.v.
- Khả năng chịu lỗi: Kiểm tra lỗi và giới hạn lỗi hạn chế.
- Độ phức tạp: Chi phí thấp và thiết kế đơn giản hơn.
FlexRay
- Tốc độ dữ liệu: Lên đến 10Mbps.
- Cấu trúc: Kết hợp; được cấu hình theo cấu trúc bus sao hoặc tuyến tính.
- Ứng dụng: Các ứng dụng quan trọng về thời gian; hệ thống x-by-wire.
- Khả năng chịu lỗi: Phát hiện lỗi nâng cao và ngăn chặn lỗi.
- Độ phức tạp: Cao; đòi hỏi cấu hình và điều chỉnh phức tạp.
Automotive Ethernet
- Tốc độ dữ liệu: 100Mbps đến 1Gbps trở lên.
- Cấu trúc: Cấu trúc hình sao sử dụng switch.
- Ứng dụng: Các ứng dụng băng thông cao như ADAS, thông tin giải trí.
- Khả năng chịu lỗi: Tùy thuộc vào cách triển khai; mạnh mẽ.
- Độ phức tạp: Trung bình đến cao; hệ thống dây điện rộng hơn.
MOST (Media Oriented Systems Transport)
- Tốc độ dữ liệu: Từ 25Mbps (MOST25) đến 150Mbps (MOST150).
- Cấu trúc: Cấu trúc vòng.
- Ứng dụng: Hệ thống đa phương tiện và thông tin giải trí.
- Khả năng chịu lỗi: Được thiết kế để truyền tải đa phương tiện liền mạch.
- Độ phức tạp: Được thiết kế để xử lý đa phương tiện; dành riêng cho thông tin giải trí.
Lựa chọn hệ thống Bus phù hợp cho các ứng dụng cụ thể
Hệ thống kiểm soát quan trọng: CAN và FlexRay có thể phù hợp cho các ứng dụng cần kiểm soát thời gian thực và sửa lỗi, với CAN thường được chọn cho các điều kiện đòi hỏi thấp hơn và FlexRay cho các tác vụ nhạy cảm với thời gian hơn.
Hệ thống chi phí thấp và không quan trọng: Trong các lĩnh vực không quan trọng về an toàn, chẳng hạn như chức năng thoải mái, LIN là lý tưởng.
Hệ thống băng thông cao và tiên tiến: Nhu cầu về băng thông lớn hơn và các ứng dụng phức tạp như ADAS và các giải pháp kết nối được đáp ứng bằng Ethernet ô tô.
Đa phương tiện và thông tin giải trí: Để đáp ứng nhu cầu khắt khe của các hệ thống đa phương tiện hiện đại, cung cấp đồng bộ hóa và chất lượng dịch vụ, MOST được thiết kế riêng.
Giải pháp kết hợp: Sự kết hợp của các hệ thống này cùng với sự tích hợp cần thiết thường được các phương tiện tiên tiến sử dụng. Ví dụ, sự kết hợp của LIN với CAN được sử dụng như một tùy chọn điều khiển tiết kiệm chi phí với sự kết hợp giữa các hoạt động quan trọng và không quan trọng.
Trong quá trình xây dựng các hệ thống ô tô phức tạp hiện tại và tương lai, việc hiểu biết về các tính năng, khả năng và hạn chế khác nhau của CAN, LIN, MOST, Ethernet và FlexRay đóng vai trò quan trọng. Các yếu tố như độ phức tạp, chi phí, khả năng chịu lỗi, nhu cầu về tốc độ dữ liệu và chức năng cụ thể chịu trách nhiệm cho sự lựa chọn tối ưu.
Một số hệ thống bus hiện tại có thể sớm được thay thế bởi ngành công nghiệp liên tục phát triển và các xu hướng và công nghệ mới nổi. Để thiết kế và triển khai các mạng lưới truyền thông phức tạp trên xe mà ô tô tiên tiến cần, các kỹ sư phải được trang bị tốt. Do đó, điều này phải được đảm bảo thông qua việc liên tục tham gia vào các phát triển mới nhất trong mạng lưới ô tô.
